Việc sở hữu một bản vẽ hồ bơi full kiến trúc và kết cấu là bước khởi đầu quan trọng để đảm bảo chất lượng công trình. Hồ bơi không chỉ phục vụ nhu cầu thư giãn mà còn yêu cầu tiêu chuẩn kỹ thuật khắt khe về khả năng chịu lực. Một bộ hồ sơ thiết kế hoàn chỉnh sẽ giúp chủ đầu tư kiểm soát biện pháp thi công và tối ưu ngân sách. Chúng tôi cam kết mang lại giải pháp kiến trúc bền vững.
Vai trò của bản vẽ hồ bơi trong xây dựng
Bản vẽ kỹ thuật đóng vai trò như kim chỉ nam cho toàn bộ quá trình thi công thực địa. Nó giúp các kỹ sư xác định chính xác vị trí đặt cọc và các thông số chịu tải của nền đất.
Việc chuẩn bị kỹ lưỡng từ khâu thiết kế giúp hạn chế tối đa các sai sót gây lãng phí vật tư. Bạn có thể dễ dàng giám sát tiến độ và chất lượng dựa trên các số liệu đã được phê duyệt.
Mọi chi tiết từ hệ thống ống dẫn đến vị trí đèn đều được tính toán khoa học trên sơ đồ. Điều này đảm bảo tính thẩm mỹ và công năng vận hành lâu dài cho công trình của bạn.
Các thành phần chính của bản vẽ kiến trúc hồ bơi
Phần kiến trúc tập trung vào hình dáng, kích thước và sự phân bổ không gian của bể bơi. Bản vẽ này thể hiện mặt bằng tổng thể, mặt cắt chi tiết và cách bố trí các khu vực chức năng.
Kỹ sư kiến trúc sẽ xác định độ dốc đáy hồ để đảm bảo an toàn cho người sử dụng. Các chi tiết về vật liệu hoàn thiện như gạch mosaic hay đá tự nhiên cũng được chỉ định rõ ràng.
Bản vẽ hồ bơi full kiến trúc và kết cấu giúp xác định rõ các hạng mục xây dựng
Mặt bằng định vị giúp xác định khoảng cách của hồ bơi so với các công trình lân cận xung quanh. Nó bao gồm cả các hạng mục phụ trợ như sàn nghỉ, khu vực tắm tráng và cây xanh cảnh quan.
Bản vẽ kiến trúc còn mô tả chi tiết các bậc thang lên xuống và vị trí đặt tay vịn inox. Mọi thông số đều phải tuân thủ quy chuẩn an toàn về độ trơn trượt và thoát nước mặt.
Chi tiết bản vẽ kết cấu thép hồ bơi gia đình
Kết cấu thép là khung xương quyết định độ bền và khả năng chống nứt vỡ của thành bể. Trong các dự án bố trí thép cho hồ bơi, việc tính toán tải trọng nước là cực kỳ quan trọng.
Kỹ sư thường sử dụng thép hai lớp để tăng cường khả năng chịu uốn cho sàn và vách hồ. Khoảng cách giữa các thanh thép phải được duy trì đồng đều theo đúng tính toán kỹ thuật ban đầu.
Đối với các công trình gần nguồn nước hoặc nền đất yếu, hệ thống móng cọc cần được chú trọng. Bản vẽ kết cấu sẽ thể hiện rõ đường kính thép, mác bê tông và các lớp bảo vệ chống ăn mòn.

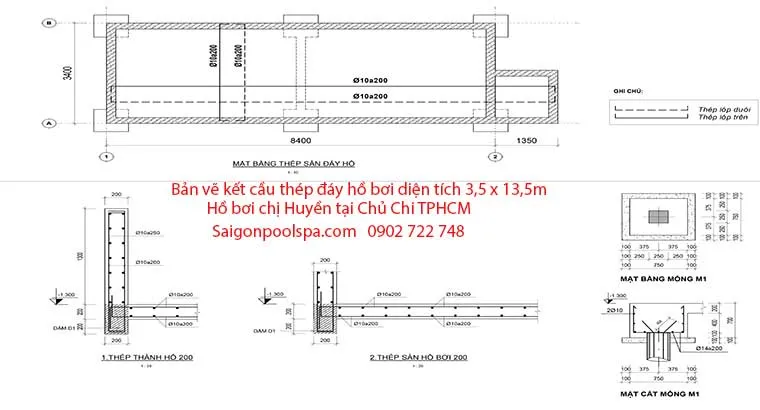

Bản vẽ kết cấu thép đáy hồ bơi chị Huyền Củ chi thể hiện chi tiết đan sắt
Lớp vật liệu chống thấm thường được tích hợp ngay trong các ghi chú của bản vẽ kết cấu. Điều này giúp đội ngũ thợ thi công hiểu rõ trình tự bôi chất chống thấm và dán lưới gia cường.
Hồ bơi gia đình thường có diện tích vừa phải nên yêu cầu sự tinh tế trong việc bố trí dầm. Các góc cạnh của bể bơi cần được gia cố thêm thép tăng cường để tránh hiện tượng nứt chân chim.
Phân tích bản vẽ kỹ thuật điện nước hồ bơi
Hệ thống MEP được ví như mạch máu giúp hồ bơi vận hành trơn tru và đảm bảo vệ sinh. Bản vẽ điện nước bao gồm sơ đồ công nghệ lọc, đường ống cấp thoát và hệ thống đèn chiếu sáng âm nước.
Các kỹ sư sẽ tính toán công suất bơm phù hợp với thể tích nước để tối ưu hóa thời gian lọc. Vị trí các mắt trả nước và đầu thu đáy phải được đặt đối xứng để tránh vùng nước chết.

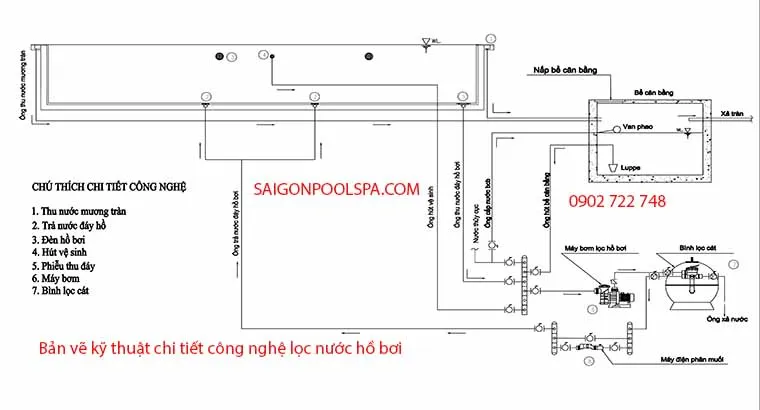

Bản vẽ kỹ thuật điện nước cho bể bơi đảm bảo hệ thống lọc vận hành hiệu quả
Sơ đồ điện cần thể hiện rõ vị trí tủ điều khiển và các thiết bị bảo vệ chống rò rỉ điện. Việc sử dụng biến thế nguồn 12V cho đèn hồ bơi là bắt buộc để đảm bảo an toàn tuyệt đối.
Bản vẽ cũng quy định kích thước phòng máy sao cho thuận tiện cho việc bảo trì và sửa chữa. Các đường ống cần được ghi chú rõ ràng về đường kính và độ dốc để thoát nước tự nhiên khi cần.
Đặc điểm bản vẽ hồ bơi kinh doanh diện tích lớn
Hồ bơi kinh doanh đòi hỏi sự phức tạp hơn rất nhiều về mặt kết cấu do cường độ sử dụng cao. Bản vẽ phải thể hiện được hệ thống máng tràn và bể cân bằng để xử lý lượng nước lớn liên tục.
Cấu trúc bể cân bằng thường chiếm từ 5% đến 10% thể tích hồ chính tùy theo thiết kế. Việc tính toán độ dày vách bể cần được thực hiện dựa trên các phần mềm phân tích chuyên dụng hiện đại.

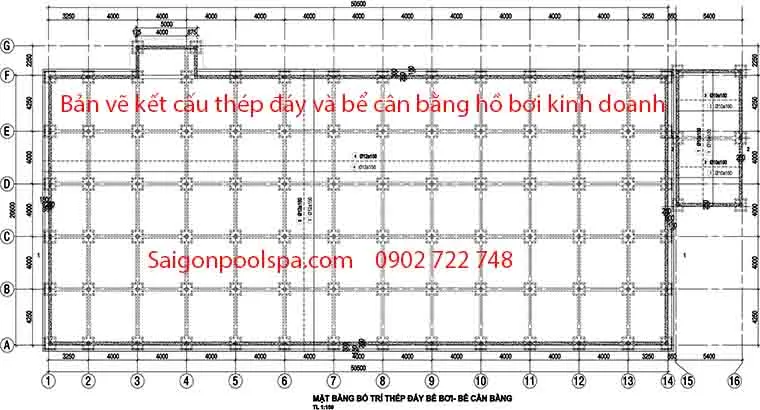

Bản vẽ kết cấu thép đáy và bể cân bằng hồ bơi kinh doanh với quy mô rộng lớn
Mặt bằng kiến trúc hồ kinh doanh thường phân chia rõ rệt khu vực dành cho trẻ em và người lớn. Các biển báo độ sâu và vạch chỉ dẫn phải được tích hợp ngay trong hồ sơ thiết kế ban đầu.
Thép sử dụng cho hồ bơi lớn thường có đường kính lớn hơn và mật độ dày hơn so với hồ gia đình. Điều này nhằm đối phó với áp lực nước khổng lồ tác động lên thành và đáy bể bơi.
Thiết kế hệ thống lọc và hầm cân bằng chuyên sâu
Hầm cân bằng đóng vai trò lưu trữ nước dư thừa từ máng tràn trước khi đưa vào bình lọc cát. Bản vẽ chi tiết hầm cân bằng sẽ bao gồm các ngăn lắng và ngăn chứa nước sạch trung gian.
Kỹ sư phải thiết kế hệ thống phao ngắt tự động để tránh tình trạng tràn nước khi trời mưa lớn. Vị trí lắp đặt các van điều khiển cần được bố trí khoa học để nhân viên vận hành dễ thao tác.

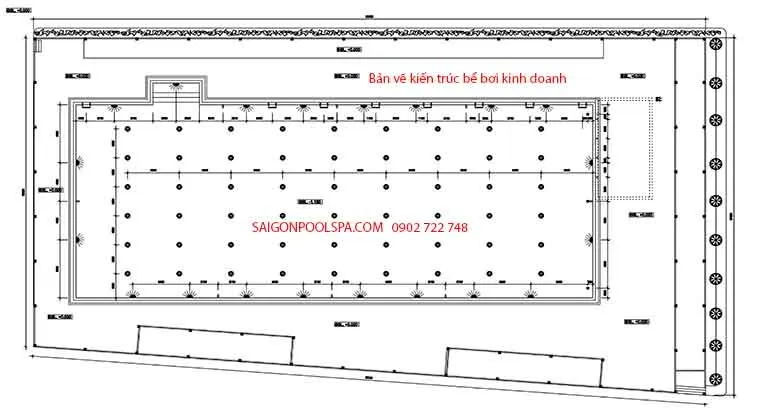

Bản vẽ kiến trúc bể bơi kinh doanh dịch vụ với sự phân bổ khu vực chức năng hợp lý
Hệ thống lọc tuần hoàn phải đảm bảo xử lý hết nước trong hồ trong khoảng từ 4 đến 6 giờ. Bản vẽ sẽ chỉ định rõ loại bình lọc, máy bơm và các thiết bị châm hóa chất tự động.
Việc bố trí các mắt trả nước cần tính toán sao cho dòng chảy phủ kín toàn bộ diện tích mặt hồ. Điều này giúp hóa chất xử lý nước được phân tán đều và loại bỏ vi khuẩn hiệu quả nhất.
Hệ thống chiếu sáng và an toàn điện trong bản vẽ
Ánh sáng không chỉ làm tăng vẻ đẹp huyền ảo cho hồ bơi vào ban đêm mà còn hỗ trợ cứu hộ. Bản vẽ điện sẽ mô tả chi tiết khoảng cách giữa các đèn âm tường để tránh gây chói mắt.
Dây dẫn điện trong môi trường nước phải là loại chuyên dụng có khả năng chống thấm tuyệt đối IP68. Các mối nối cần được bọc keo resin để ngăn chặn hơi ẩm xâm nhập vào lõi đồng bên trong.

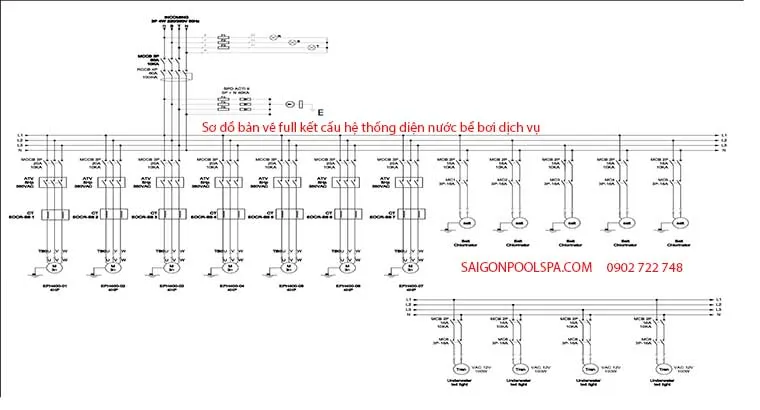

Bản vẽ full kiến trúc kết cấu hệ thống điện nước bể bơi dịch vụ đảm bảo an toàn vận hành
Tất cả các thiết bị kim loại quanh hồ như thang bơi hay tay vịn đều phải được nối đất tiếp địa. Bản vẽ hệ thống chống sét cho khu vực hồ bơi cũng là một phần không thể thiếu.
Việc thiết kế bảng điều khiển thông minh giúp chủ sở hữu dễ dàng điều chỉnh màu sắc và hẹn giờ lọc. Mọi linh kiện điện tử đều phải được đặt trong tủ kỹ thuật khô ráo và thông thoáng khí.
Quy trình triển khai bản vẽ hồ bơi chuyên nghiệp
Quy trình bắt đầu bằng việc khảo sát địa chất để xác định phương án xử lý nền móng tối ưu. Sau đó, các kiến trúc sư sẽ phác thảo ý tưởng dựa trên mong muốn và ngân sách của khách hàng.
Sau khi thống nhất phương án sơ bộ, đội ngũ kỹ sư sẽ tiến hành tính toán kết cấu chi tiết. Hồ sơ bản vẽ cuối cùng phải được kiểm tra chéo giữa các bộ môn kiến trúc, kết cấu và MEP.

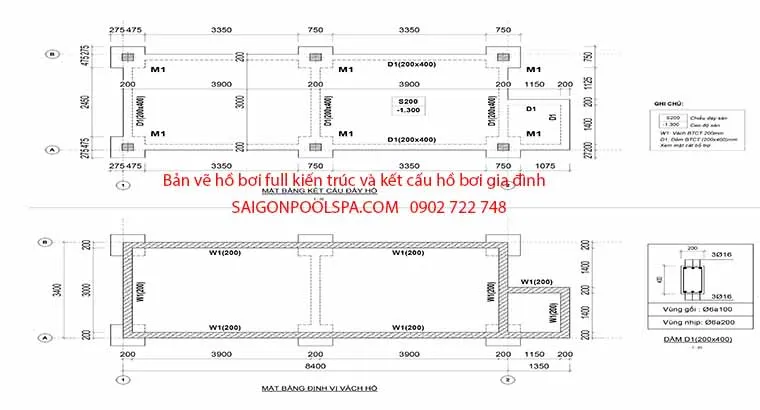

Full kiến trúc kết cấu bể bơi gia đình thể hiện sự phối hợp nhịp nhàng giữa các bộ phận
Một bộ bản vẽ chất lượng sẽ giúp quá trình xin cấp phép xây dựng trở nên nhanh chóng và thuận lợi. Nó cũng là căn cứ pháp lý để giải quyết các tranh chấp có thể phát sinh trong lúc thi công.
Bạn nên tìm đến các đơn vị tư vấn có kinh nghiệm thực chiến lâu năm trong lĩnh vực bể bơi. Truy cập ngay https://dayboihieptam.com/ để tìm hiểu thêm về các tiêu chuẩn an toàn dưới nước hiện nay.
Lưu ý khi đọc và kiểm tra bản vẽ kết cấu
Khi tiếp nhận bản vẽ, bạn cần chú ý đến các thông số về mác bê tông và chủng loại thép. Bê tông hồ bơi thường yêu cầu mác 300 trở lên kèm theo phụ gia chống thấm chuyên dụng.
Hãy kiểm tra kỹ các chi tiết thép chờ tại các vị trí mạch ngừng thi công để đảm bảo tính liên kết. Các bản vẽ mặt cắt phải thể hiện rõ độ dày của các lớp vữa trát và gạch ốp lát.
Đừng bỏ qua phần ghi chú kỹ thuật ở góc bản vẽ vì đó chứa đựng những chỉ dẫn thi công quan trọng. Nếu có bất kỳ điểm nào chưa rõ, bạn hãy yêu cầu kỹ sư thiết kế giải thích cặn kẽ.
Việc tuân thủ tuyệt đối theo bản vẽ sẽ giúp công trình đạt được tuổi thọ cao nhất có thể. Đầu tư vào bản vẽ chất lượng chính là cách tiết kiệm chi phí bảo trì hiệu quả nhất về sau.
Mọi chi tiết trong bản vẽ hồ bơi full kiến trúc và kết cấu đều hướng đến mục tiêu duy nhất là sự an toàn và hài lòng của người sử dụng. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện về tầm quan trọng của thiết kế kỹ thuật.
